تعیین تناژ دستگاه تزریق پلاستیک
تناژ دستگاه تزریق پلاستیک به حداکثر نیروی قفل‌کنندگی قالب اشاره دارد که دستگاه می‌تواند اعمال کند. این مقدار، میزان فشاری است که دستگاه هنگام تزریق مواد به قالب وارد می‌کند تا از باز شدن قالب و نشت مواد مذاب جلوگیری شود. انتخاب تناژ مناسب، تأثیر مستقیمی بر کیفیت محصول، طول عمر قالب و هزینه‌های تولید دارد.
تناژ دستگاه تزریق پلاستیک چیست؟
تناژ دستگاه تزریق پلاستیک بر حسب تن (Ton) بیان می‌شود و نشان‌دهنده حداکثر نیرویی است که دستگاه می‌تواند برای بسته نگه داشتن قالب اعمال کند. برای مثال، یک دستگاه ۲۵۰ تنی به این معناست که می‌تواند ۲۵۰ تن نیرو به قالب وارد کند تا آن را هنگام تزریق بسته نگه دارد.
چرا تعیین تناژ دستگاه تزریق پلاستیک مهم است؟
✔ جلوگیری از نشت مواد مذاب: اگر تناژ دستگاه کمتر از مقدار مورد نیاز باشد، فشار مواد مذاب باعث باز شدن قالب شده و قطعه معیوب تولید می‌شود.
✔ افزایش کیفیت محصول: تناژ مناسب باعث می‌شود قالب به طور یکنواخت بسته بماند و محصول نهایی بدون نقص باشد.
✔ کاهش استهلاک دستگاه: تناژ بیش از حد لازم باعث فشار اضافی به قالب و اجزای دستگاه می‌شود که عمر آن‌ها را کاهش می‌دهد.
✔ بهینه‌سازی هزینه‌ها: انتخاب تناژ مناسب باعث کاهش مصرف انرژی و جلوگیری از هزینه‌های اضافی در تولید می‌شود.
روش محاسبه تناژ دستگاه تزریق پلاستیک
تناژ مورد نیاز دستگاه تزریق پلاستیک را می‌توان با فرمول زیر محاسبه کرد:
تناژ دستگاه تزریق پلاستیک=مساحت پروجکشن قطعه×فشار مواد مذاب۱۰۰۰text{تناژ دستگاه تزریق پلاستیک} = frac{text{مساحت پروجکشن قطعه} times text{فشار مواد مذاب}}{۱۰۰۰}
که در آن:
- مساحت پروجکشن قطعه = طول × عرض (بر حسب سانتی‌متر مربع)

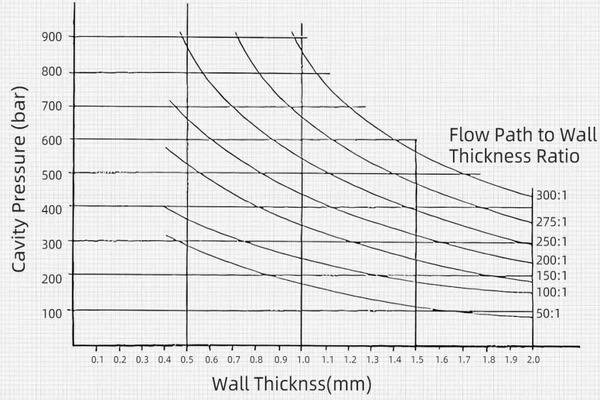

- فشار مواد مذاب داخل قالب معمولاً بین ۳۰۰ تا ۵۰۰ بار در نظر گرفته می‌شود.
مثال محاسبه تناژ دستگاه تزریق پلاستیک
فرض کنید یک قطعه پلاستیکی با مشخصات زیر تولید شود:
- طول: ۲۰ سانتی‌متر
- عرض: ۱۵ سانتی‌متر
- فشار مواد مذاب داخل قالب: ۴۰۰ بار
مرحله ۱: محاسبه مساحت پروجکشن قطعه
۲۰×۱۵=۳۰۰ سانتی‌متر مربع۲۰ times ۱۵ = ۳۰۰ text{ سانتی‌متر مربع}
مرحله ۲: محاسبه تناژ دستگاه
۳۰۰×۴۰۰۱۰۰۰=۱۲۰ تنfrac{۳۰۰ times ۴۰۰}{۱۰۰۰} = ۱۲۰ text{ تن}
بنابراین، دستگاهی با حداقل ۱۲۰ تن قدرت قفل‌کنندگی مورد نیاز است. اما با در نظر گرفتن ضریب ایمنی ۱۰ تا ۲۰ درصد، بهتر است از دستگاهی با تناژ ۱۳۰ تا ۱۵۰ تن استفاده شود.
عوامل موثر بر تعیین تناژ دستگاه تزریق پلاستیک
چندین عامل در تعیین تناژ مناسب برای یک قطعه خاص تأثیرگذار هستند که شامل موارد زیر می شوند:
1. سطح مقطع قالب (Projected Area)
یکی از مهم ترین فاکتورها، مساحت تصویر شده قطعه در صفحه قالب است. این مقدار تعیین می کند که چه نیرویی باید برای بسته نگه داشتن قالب اعمال شود. سطح مقطع قالب به کمک نرم افزارهای طراحی یا محاسبات دستی قابل تعیین است و معمولاً به سانتی متر مربع بیان می شود.

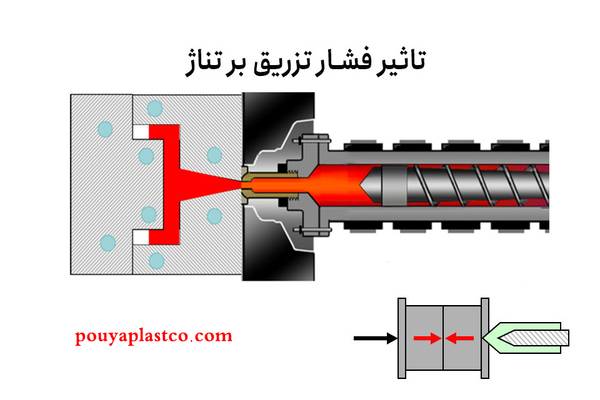

2. فشار تزریق (Injection Pressure)
فشار تزریق میزان فشاری است که مواد مذاب برای پر کردن قالب نیاز دارند. این مقدار به نوع مواد پلاستیکی و طراحی قالب بستگی دارد. به طورکلی، فشار تزریق در بازه ۸۰۰ تا ۲۲۰۰ بار متغیر است. هر چه فشار تزریق بیشتر باشد، نیاز به نیروی قفل کنندگی بالاتری برای بسته نگه داشتن قالب وجود دارد.
۳. ضریب ایمنی و نوع مواد پلاستیکی
مواد مختلف دارای خواص فیزیکی و ویسکوزیته متفاوتی هستند که می تواند بر میزان فشار تزریق تأثیر بگذارد. به عنوان مثال، پلی‌پروپیلن (PP) نسبت به پلی‌کربنات (PC) فشار تزریق کمتری نیاز دارد. درنتیجه، تناژ موردنیاز برای پلی‌پروپیلن کمتر از پلی‌کربنات خواهد بود.
4. تعداد کویته های قالب (Cavities)
افزایش تعداد کویته های قالب، سطح مقطع کل را افزایش داده و درنتیجه، نیروی قفل کنندگی بیشتری برای بسته نگه داشتن قالب نیاز است. بنابراین، هر چه قالب دارای کویته های بیشتری باشد، تناژ دستگاه نیز باید افزایش یابد.
چگونه دستگاه مناسب را انتخاب کنیم؟
✅ محاسبه دقیق تناژ مورد نیاز
✅ افزودن ضریب ایمنی ۱۰ تا ۲۰ درصد
✅ در نظر گرفتن آینده تولید (در صورت برنامه‌ریزی برای تولید قطعات بزرگ‌تر، دستگاهی با تناژ بالاتر انتخاب کنید)
✅ مشورت با تأمین‌کنندگان تجهیزات و قالب‌سازان برای انتخاب بهترین گزینه
جمع‌بندی
تناژ دستگاه تزریق پلاستیک بر اساس نیروی مورد نیاز برای بسته نگه داشتن قالب هنگام تزریق مواد مذاب تعیین می‌شود. این مقدار به مساحت قطعه، فشار تزریق، نوع مواد و تعداد کویتی‌های قالب بستگی دارد. انتخاب صحیح تناژ باعث بهبود کیفیت تولید، کاهش هزینه‌های اضافی و افزایش عمر دستگاه و قالب می‌شود.
